分类
Lica?-505系列拉挤复合质料用环氧树脂，是xcsports公司自主设计研发的产品，主要针对风电叶片用拉挤玻璃纤维板开发，通过德国劳氏船级社DNV认证。
本产品由 A/B 组分组成，A 组分主要以环氧树脂为主体，B 组分以酸酐固化剂为主体。主要适用于复合质料拉挤成型工艺，具有操作期长、、、快速固化、、、易脱模的工艺特点；同时具有粘接力强、、、低粘度、、、易浸润特征。固化后的树脂具有优异的力学性能、、、高韧性，知足复合质料高力学性能、、、耐疲劳性能等要求。
其他应用领域如需使用，可举行手艺相同。
主要型号手艺参数
项目 | 指标 | 执行标准 |
初始粘度（25±2℃） mPa.s | 300-1000 | GB/T 22314/ISO 3219 |

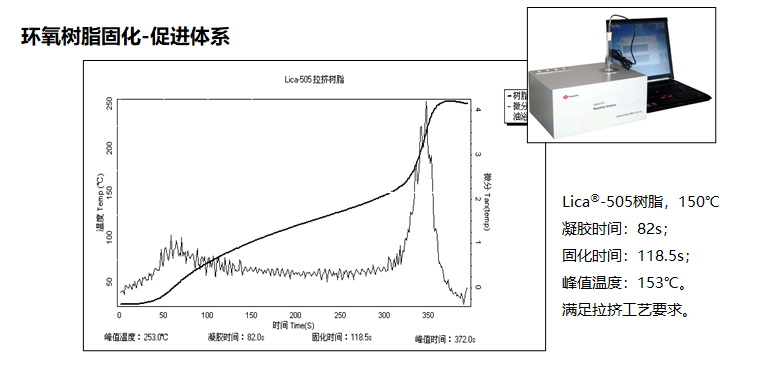

*凝胶时间（150℃） s | 70-120 | GB/T 12007.7/DIN 16945 |
质量配比 | A : B = 100 :（88±2） | |
备注：：* 此凝胶时间为 5g 纯树脂/固化剂混淆系统半固化状时间。 在复合质料中，由于纤维含量和制品厚度的差别，凝胶时间可能与上述数据有所差别。 | ||
Tg（DSC 法） ℃ | ≥120 | ISO 11357-2 |
拉伸强度 MPa | ≥65 | |
拉伸模量 GPa | ≥2.7 | GB/T 2567/ISO 527-1，2 |
伸长率 % | ≥3.5 | |
弯曲强度 MPa | ≥100 | GB/T 2567/ISO 178 |
弯曲模量 GPa | ≥2.8 | |
备注：：树脂固化工艺为 80℃/1h +140℃/1h +180℃/1h | ||

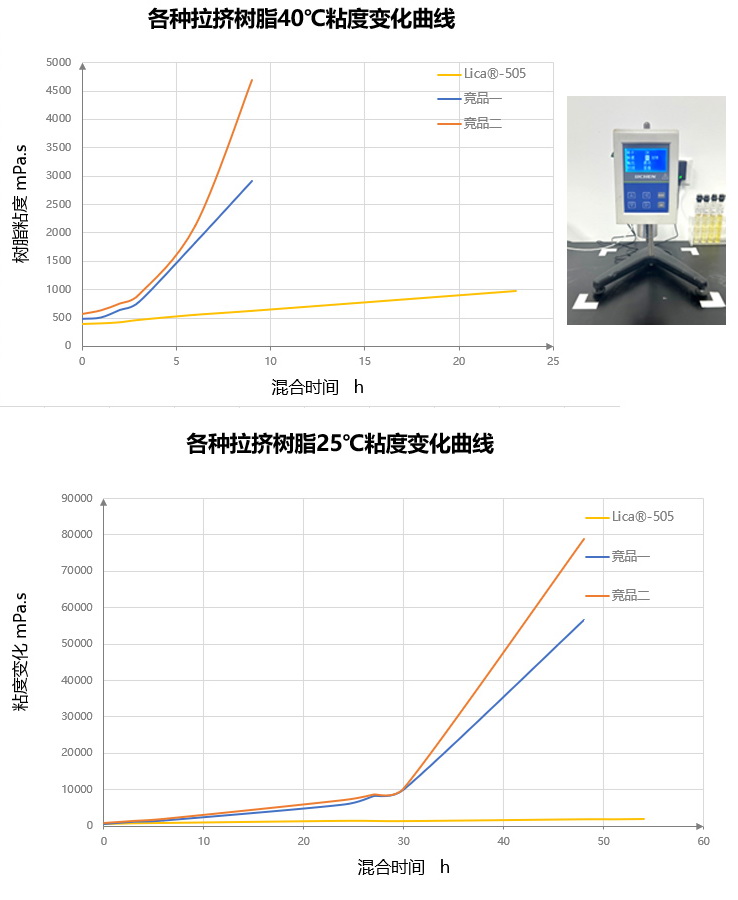

自主开发的Lica-505树脂在25℃和40℃的粘度转变显着低于竞品，具有适用期长的优势。
应用:

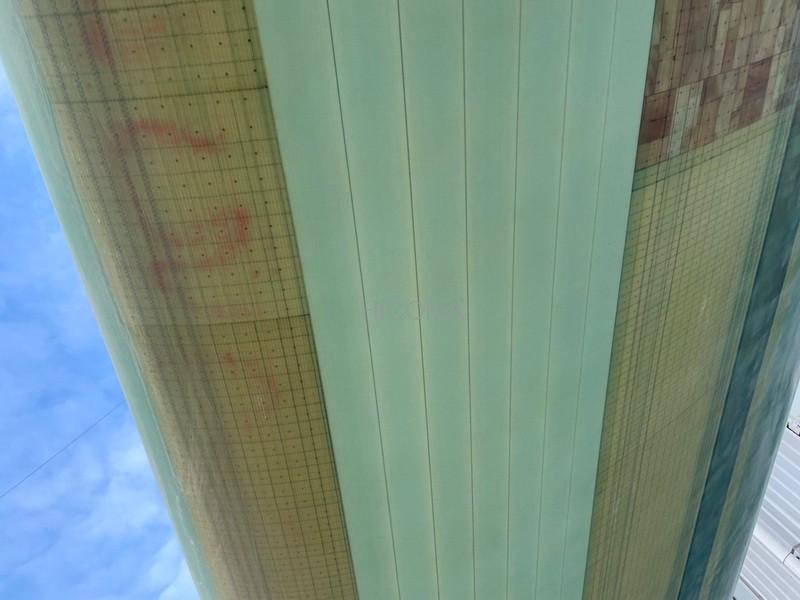

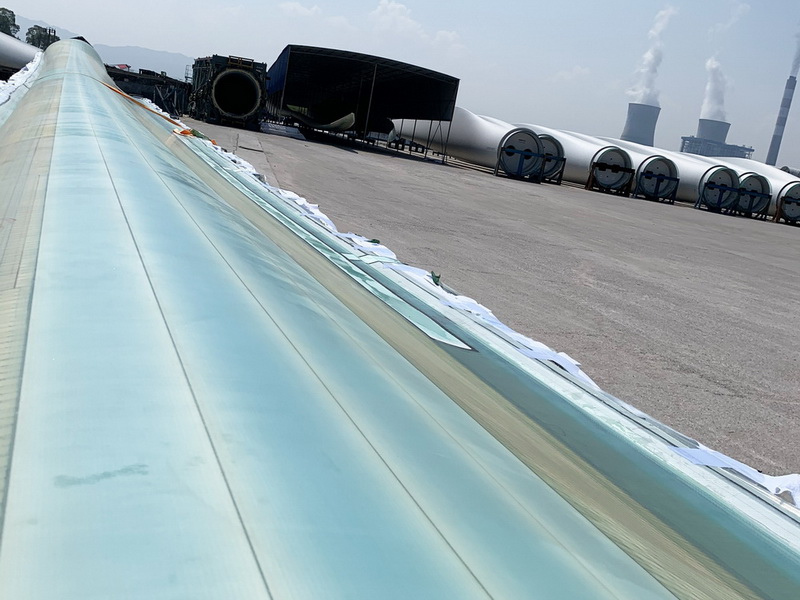

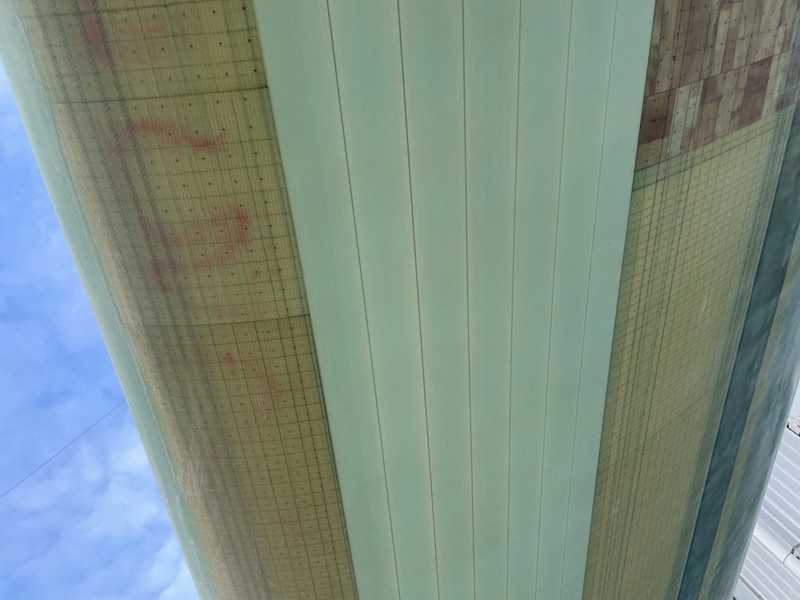

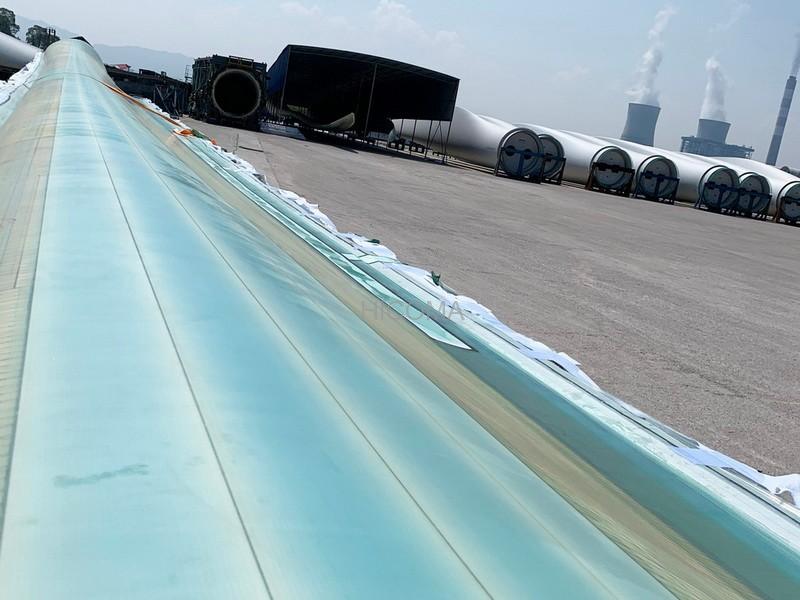

76.5m、、、78m、、、82m、、、90m、、、91m、、、92m、、、96m、、、97m等多种叶型的风电叶片用拉挤板材；
xcsports公司还自主开发了针对桥梁工程、、、加固工程、、、海洋工程、、、电力运送、、、
光伏支架、、、污水处理等其他领域应用的复合质料拉挤工艺的种种拉挤树脂，接待垂询。
连忙咨询
